一、机器的用途

     本机结构简单，工作可靠，使用维修简便，主要用于大、中矿山、采石场建材等部门，粗、中碎各种抗压强度在250MPa以下矿石或岩石。

二、性能

 破碎机的处理能力受许多因素的影响,诸如给料性质、形状、粒度大小的组成、给料方式、工作条件等。

    本机标定的性能参数以破碎干的、中等硬度岩石为准，堆比重为1.6吨/立方米。

三、工作原理与结构特征

本机主要由：

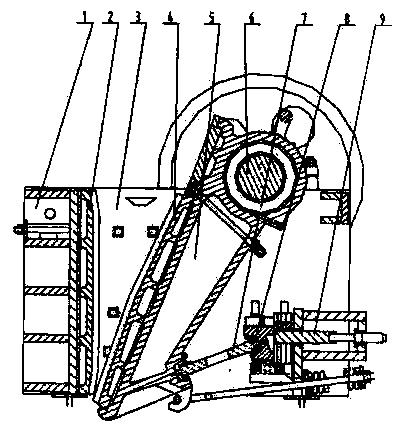

1、机架；2、固定颚板；3、左右边护板；4、活动颚板；5、动颚；6、偏心轴；7、肘板；8、调整座；9、油压起顶机等零部件组成（图一）；

电动机通过三角带经槽轮驱动偏心轴，使动颚作往复运动，从而将进入破碎腔内的物料予以破碎。

          机架前墙固定颚板籍左右边护板和压紧螺栓契紧，活动颚板则籍压条压紧在动颚上。当颚板磨损后（通常下端磨损较甚），两者可倒置后继续使用。

肘板除起支承动颚的作用外，当破碎腔内进入不能破碎的外来异物进入破碎腔而使载荷剧增时，起着保险作用，即通过自身断裂，切断负载，保护机器其他零件不受损坏。

         调整座用拉紧螺栓固定在机器两侧的耳座上，籍液压起顶机（或起顶螺栓）顶开调整座，改变垫片厚度，即可调整排矿口的宽度。

主要技术性能参数如下：

PE、PEX、ZG-PE、ZG-PEX

                                                                          注：“ZG”表示铸钢机架
