XCF型浮选机

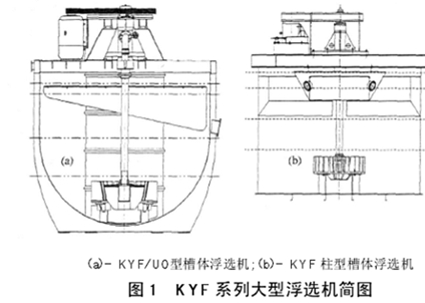

XCF/KYF系列大型浮选机有/U0型槽体浮选机和柱型槽体浮选机两种,浮选机主要由叶轮、定子、主轴、轴承体、空气调节阀和槽体等组成,如图1所示:
XCF/KYF系列浮选机的工作原理为:叶轮旋转时,槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间,同时,由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中,通过分配器周边的孔进入叶轮叶片间,矿浆与空气在叶轮叶片间进行充分混合后,由叶轮上半部周边排出,排出的矿流向斜上方运动,由安装在叶轮四周斜上方的定子稳定和定向后,分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫,泡沫自流到泡沫槽中,矿浆再返回叶轮区进行再循环,另一部分则通过槽间壁上的流通孔进入下槽进行再选别。
XCF/KYF型浮选机均属充气型浮选机,叶轮直径小,圆周速度低,可降低功率30-50%;槽内设有一个空气分配器,因而空气分散均匀;叶轮起离心泵作用,可是固体颗粒充分悬浮。
技术数据
型号 |
槽容积(米3) |
叶轮直径(mm) |
耗气量(米3/分) |
安装功率(千瓦) |
生产能力(米3/分) |
单槽重量(公斤) |
KYF-1 |
1 |
340 |
0-2 |
4 |
0.2-1 |
750 |
XCF-1 |
1 |
400 |
0-2 |
5.5 |
0.2-0.5 |
837 |
KYF-2 |
2 |
410 |
0-3 |
5.5 |
0.5-2 |
990 |
XCF-2 |
2 |
470 |
0-3 |
7.5 |
0.5-1 |
1150 |
KYF-3 |
3 |
480 |
0-5 |
7.5 |
0.7-3 |
1885 |
XCF-3 |
3 |
540 |
0-5 |
11 |
0.7-1.5 |
1974 |
KYF-4 |
4 |
550 |
0-6 |
11 |
1-4 |
2084 |
XCF-4 |
4 |
620 |
0-6 |
15 |
1-2 |
2305 |
KYF-8 |
8 |
630 |
0-10 |
15 |
2-8 |
3478 |
XCF-8 |
8 |
720 |
0-10 |
22 |
2-4 |
3745 |
KYF-16 |
16 |
740 |
0-15 |
30 |
4-16 |
5423 |
XCF-16 |
16 |
860 |
0-15 |
37 |
4-8 |
6299 |
KYF-20 |
20 |
800 |
0-15 |
37 |
6-20 |
8150 |
XCF-20 |
20 |
920 |
0-15 |
55 |
6-10 |
8950 |
KYF-24 |
24 |
800 |
0-17 |
37 |
6-24 |
8840 |
XCF-24 |
24 |
930 |
0-17 |
55 |
6-12 |
9800 |
KYF-38 |
38 |
880 |
0-25 |
45 |
8-38 |
10136 |
XCF-38 |
38 |
1050 |
0-25 |
75 |
8-19 |
10940 |
KYF-50 |
50 |
1030 |
0-32 |
75 |
10-50 |
14510 |
XCF-50 |
50 |
1280 |
0-32 |
90 |
10-25 |
15400 |
